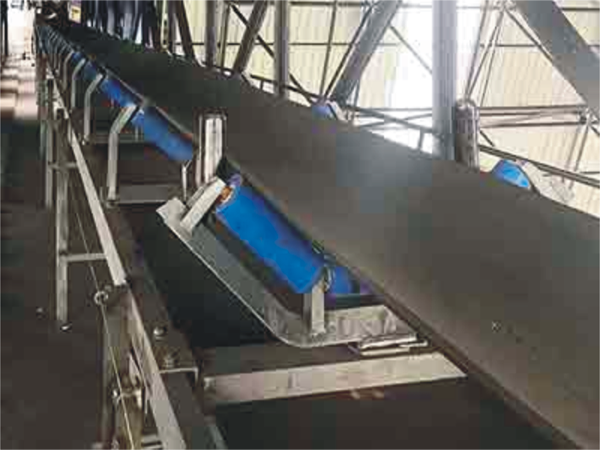

TD皮带输送机
关于产品
TD75型通用固定式带式输送机（以下简称TD75型）由于输送两大，结构简单，维护方便，成本低，通用性强，成本低，等优点而广泛地在冶金、煤炭、交通、运输、水电等部门中用来输送散状物料或成件物品。TD75型带式输送机所选用的输送带有普通橡胶带和塑料带两种。适用工作环境温度在-15°～+40°之间。输送具有酸性、碱性、油类物质和有机溶剂等成份的物料时，需采用耐油性、耐酸碱的橡胶带和塑料
TD75型带式输送机适用于水平或倾斜输送。驱动部分采用电机－－减速机驱动或电动滚筒驱动两种型式。制动装置选用滚柱逆止器。带式逆止器、制动器等。拉紧形式有螺旋拉紧、垂直拉紧、车式拉紧三种。定货时需注明：带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等基本技术参数。
技术参数
承载 托辊 形式 | 带速（m/s） | 带宽B（mm） | |||||
500 | 650 | 800 | 1000 | 1200 | 1400 | ||
输送能力G（t/h） | |||||||
槽形 托辊 | 0.8 | 78 | 131 | 一 | 一 | 一 | 一 |
1.0 | 97 | 164 | 278 | 435 | 655 | 891 | |
1.25 | 122 | 206 | 348 | 544 | 819 | 1115 | |
1.6 | 156 | 264 | 445 | 696 | 1045 | 1427 | |
2.0 | 191 | 323 | 546 | 853 | 1284 | 1748 | |
2.5 | 232 | 391 | 661 | 1033 | 1556 | 2118 | |
3.15 | 一 | 一 | 824 | 1233 | 1858 | 2528 | |
4.0 | 一 | 一 | 一 | 一 | 2202 | 2996 | |
平行 托辊 | 0.8 | 41 | 67 | 118 | 一 | 一 | 一 |
1.0 | 52 | 88 | 147 | 230 | 345 | 469 | |
1.25 | 66 | 110 | 184 | 288 | 432 | 588 | |
1.6 | 84 | 142 | 236 | 368 | 553 | 753 | |
2.0 | 1.3 | 174 | 289 | 451 | 677 | 922 | |
2.5 | 125 | 211 | 350 | 546 | 821 | 1117 | |
TD75型带式输送机外形尺寸表
带宽B（mm） | 500 | 650 | 800 | 1000 | 1200 | 1400 | |
机身宽（mm） | 头架 | 1000-1010 | 1150-1160 | 1410-1470 | 1610-1630 | 1860-1880 | 2120-2130 |
螺旋拉紧尾架 | 800 | 960 | 1180 | 1410 | 1660 | 1860 | |
带面宽（mm） | 中间架B1 | 870 | 1020 | 1220 | 1440 | 1690 | 1860 |
头轮H | 800-2250 | 800-2315 | 800-2400 | 935-2500 | 950-2500 | 1000-2500 | |
尾轮H1 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |
中间段H2 | 800 | 800 | 800-1000 | 800-1200 | 1000 | 1200 | |
