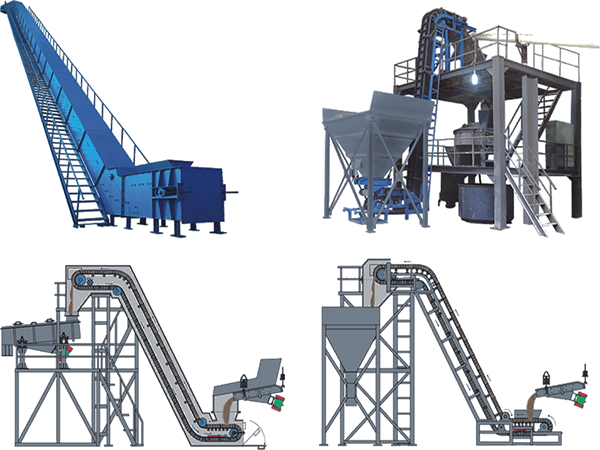

DJ大倾角挡边输送带

    大倾角挡边输送带又叫裙边隔板输送带， 是由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。

产品用途

  　1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

　　2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

　　3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

   4.挡边带式输送机输送倾角0°-90°范围内。

产品特点

  ⑴ 可大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机不能达到的输送角度。

⑵ 机械化带式输送机输送物料、总体投资费用低。节约投资费用20%-30%

⑶ 该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。

⑷ 输送两大，可达6000m³/h，垂直提升高度可达500m。

⑸ 在垂直输送物料时，物料粒度很大可达400mm。

⑹ 从水平到倾斜（或垂直）能平稳过度。

⑺ 耗能低，结构简单，维护方便。

⑻ 胶带强度高，适用寿命长。

结构组成

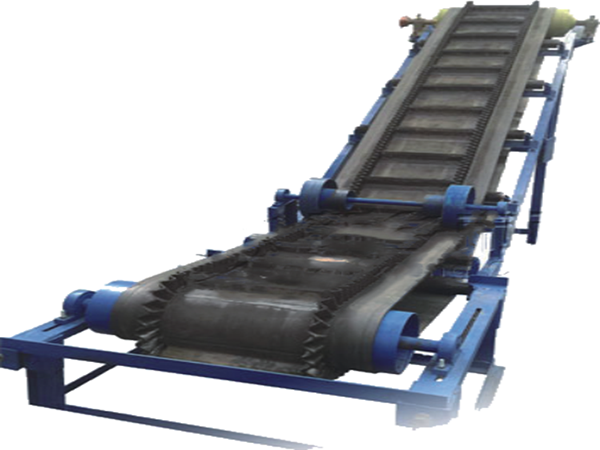

★ 大倾角挡边输送带：在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器,从而实现大倾角输送。

驱动装置：是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。

★ 传动滚筒：是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。

★ 改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。

★ 压带轮：用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

★ 托辊：托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。

★ 托带辊：托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。

★ 立辊：立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。

拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。

★ 拉紧装置：它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置。

★ 机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)。

技术参数
